Casquillos excéntricos para brocas indexables: cómo ajustar el diámetro de los agujeros

En los procesos de taladrado CNC, conseguir un diámetro de agujero preciso puede requerir pequeños ajustes después de realizar una primera operación de perforación. Cuando se utilizan brocas indexables, las mangas o casquillos excéntricos pueden ser una solución práctica para realizar estos ajustes de manera controlada.

Este accesorio permite modificar ligeramente la posición de la broca respecto al eje de rotación y, con ello, corregir el diámetro del agujero sin necesidad de cambiar toda la herramienta.

¿Qué es una manga excéntrica?

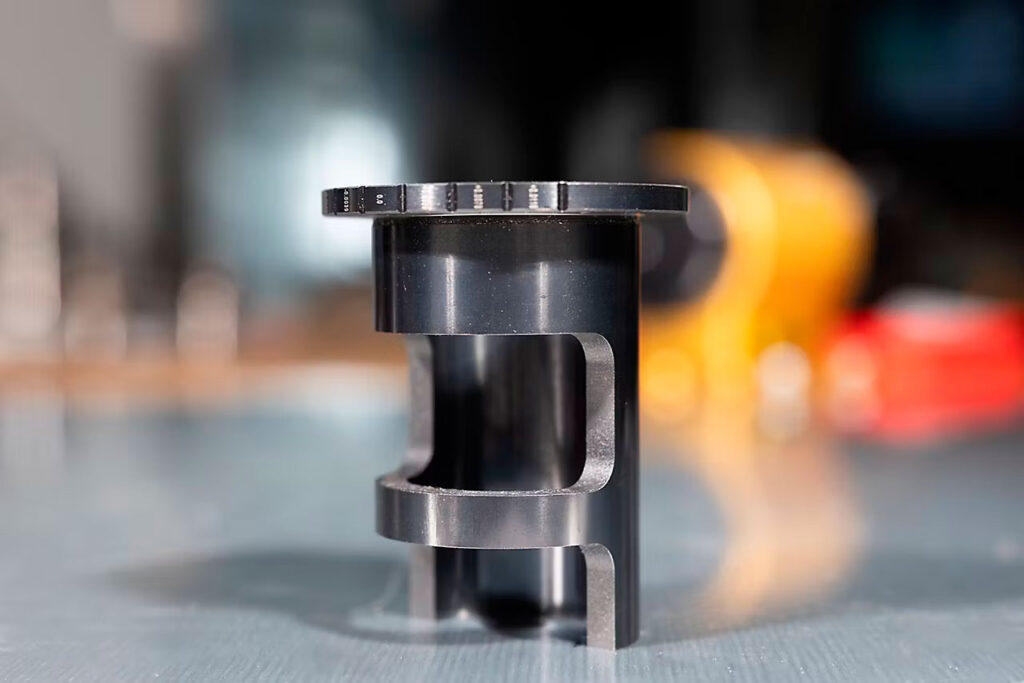

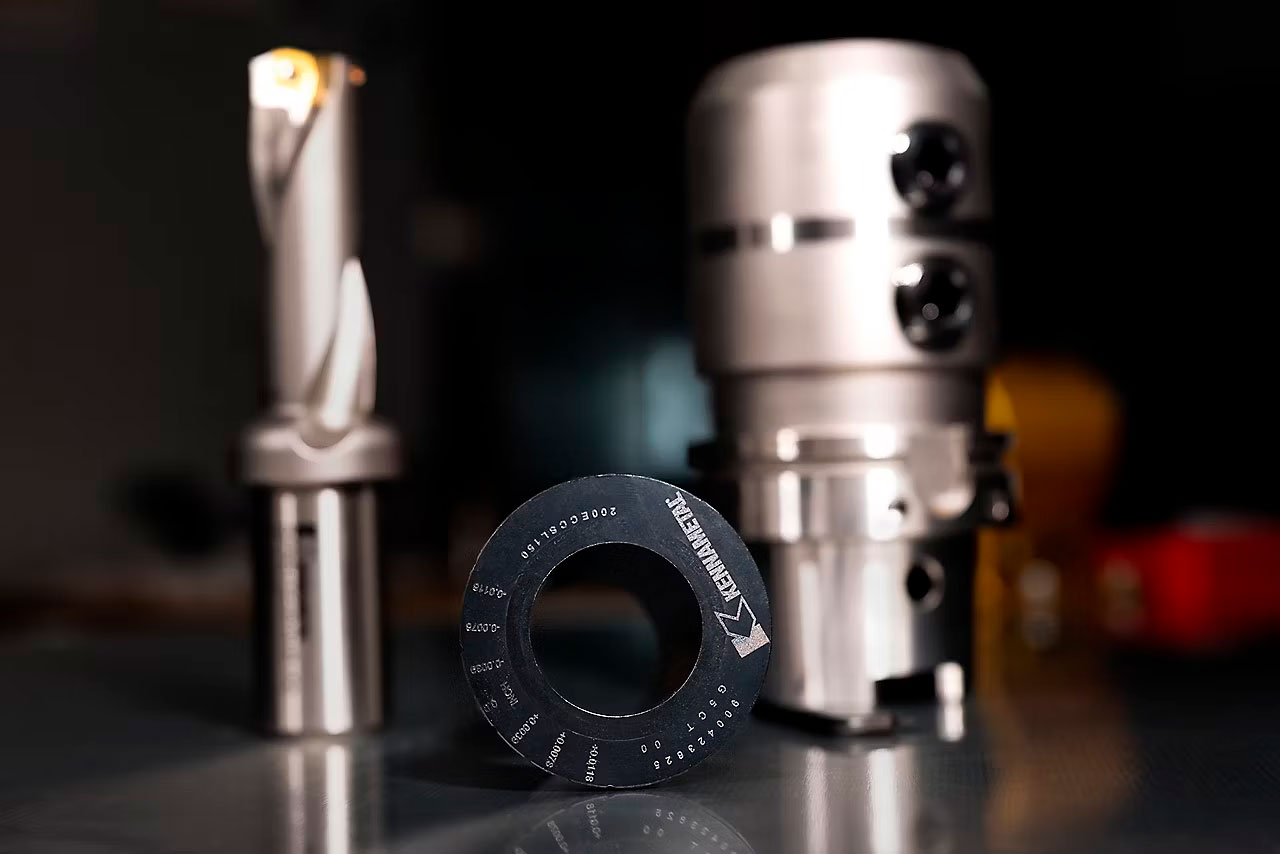

Una manga excéntrica es un componente que se coloca entre la broca y su adaptador o portaherramientas. Su diseño permite desplazar ligeramente el eje de la herramienta mediante un ajuste controlado.

Esta característica resulta especialmente útil cuando se necesita compensar una diferencia entre el diámetro programado y el diámetro real obtenido después del mecanizado.

Por ejemplo, si el agujero terminado presenta una diferencia de algunas décimas de milímetro respecto a la medida objetivo, la posición de la broca puede ajustarse mediante la manga excéntrica.

¿Cuándo utilizar una manga excéntrica?

Las mangas excéntricas son especialmente útiles en aplicaciones de taladrado con herramientas rotativas, donde se requiere realizar ajustes precisos del diámetro.

De acuerdo con Kennametal, este tipo de accesorio es recomendable principalmente para aplicaciones con una relación longitud-diámetro de hasta aproximadamente 3 × D. Cuando se utilizan herramientas con relaciones mayores, como 5 × D, la estabilidad del conjunto puede disminuir y puede ser necesario reducir las condiciones de corte.

Por esta razón, antes de utilizar una manga excéntrica es importante considerar la longitud de la herramienta, el diámetro del agujero y la rigidez de todo el sistema.

Ventajas de las mangas excéntricas

Una de sus principales ventajas es la posibilidad de realizar ajustes finos sin tener que sustituir completamente la herramienta.

Entre sus beneficios se encuentran:

• Ajuste preciso del diámetro del agujero.
• Corrección de pequeñas desviaciones dimensionales.
• Mayor flexibilidad en aplicaciones de taladrado.
• Posibilidad de utilizar diámetros estándar de broca.
• Reducción de cambios innecesarios de herramienta.
• Mayor control sobre la dimensión final del agujero.

Esto puede resultar particularmente útil cuando se requiere mantener tolerancias dimensionales específicas durante la producción.

¿Cómo se ajusta el diámetro?

El procedimiento debe realizarse de manera controlada. En aplicaciones con herramienta rotativa, el proceso puede resumirse de la siguiente manera:

1. Establecer la posición cero

La escala de la manga excéntrica debe alinearse con la referencia ubicada en la brida de la broca. Esta posición establece el punto inicial para realizar el ajuste.

2. Montar la herramienta

La broca y la manga se colocan en el adaptador correspondiente y se aprietan los tornillos de sujeción.

3. Realizar una perforación de prueba

Se mecaniza un agujero y posteriormente se mide su diámetro con un instrumento adecuado.

La diferencia entre el diámetro obtenido y la dimensión objetivo determina el ajuste necesario.

4. Realizar la corrección

Después de aflojar los tornillos de sujeción, la manga se gira en la dirección correspondiente, positiva o negativa, utilizando su escala como referencia.

Por ejemplo, si el agujero presenta una diferencia de +0.10 mm respecto a la dimensión requerida, se realiza el ajuste indicado en la escala de la manga.

5. Volver a sujetar la herramienta

Una vez realizado el ajuste, los tornillos deben apretarse nuevamente para asegurar la posición de la broca.

Posteriormente se recomienda realizar otra perforación de comprobación para verificar que el diámetro se encuentre dentro de la tolerancia requerida.

¿Las mangas excéntricas sirven para cualquier aplicación?

No. Es importante considerar las condiciones específicas del proceso.

Aunque ofrecen una gran flexibilidad, introducir una excentricidad en el conjunto puede afectar su estabilidad. En consecuencia, puede ser necesario ajustar o reducir los parámetros de corte para mantener un mecanizado preciso.

Además, Kennametal señala que las mangas excéntricas no se recomiendan para aplicaciones estacionarias, como determinadas operaciones realizadas en tornos, debido al rango limitado de ajuste de la altura del centro.

Cuando se necesita mayor estabilidad, pueden considerarse soluciones de herramientas con diámetros intermedios diseñadas específicamente para la aplicación.

La importancia de la estabilidad en el taladrado

La precisión dimensional no depende únicamente de la manga excéntrica. También intervienen factores como:

• Rigidez de la máquina.
• Sujeción de la pieza.
• Portaherramientas.
• Longitud de la herramienta.
• Parámetros de corte.
• Estado de la broca y sus insertos.
• Evacuación de la viruta.

Una configuración estable permite aprovechar mejor las capacidades de la herramienta y mantener resultados consistentes durante la producción.

Una solución para ajustes precisos

Las mangas excéntricas son una alternativa práctica cuando se necesita realizar pequeñas correcciones en el diámetro de agujeros obtenidos mediante brocas indexables.

Su principal ventaja es ofrecer un mecanismo de ajuste que permite compensar desviaciones dimensionales sin tener que sustituir toda la herramienta. Sin embargo, deben utilizarse considerando la relación longitud-diámetro, la estabilidad del conjunto y las condiciones específicas de mecanizado.

Conclusión

En operaciones de taladrado donde la precisión dimensional es importante, pequeños ajustes pueden marcar una diferencia significativa en el resultado final.

Las mangas excéntricas proporcionan una forma flexible de ajustar el diámetro de perforación y compensar pequeñas desviaciones, especialmente en aplicaciones con herramientas rotativas.

La correcta selección del accesorio y una configuración estable del sistema de mecanizado son fundamentales para obtener agujeros precisos, repetibles y con una productividad adecuada.

Si necesitas optimizar una operación de taladrado con brocas indexables, un especialista en herramientas de corte puede ayudarte a determinar si una manga excéntrica es adecuada para tu aplicación y qué configuración ofrece mejores resultados.
