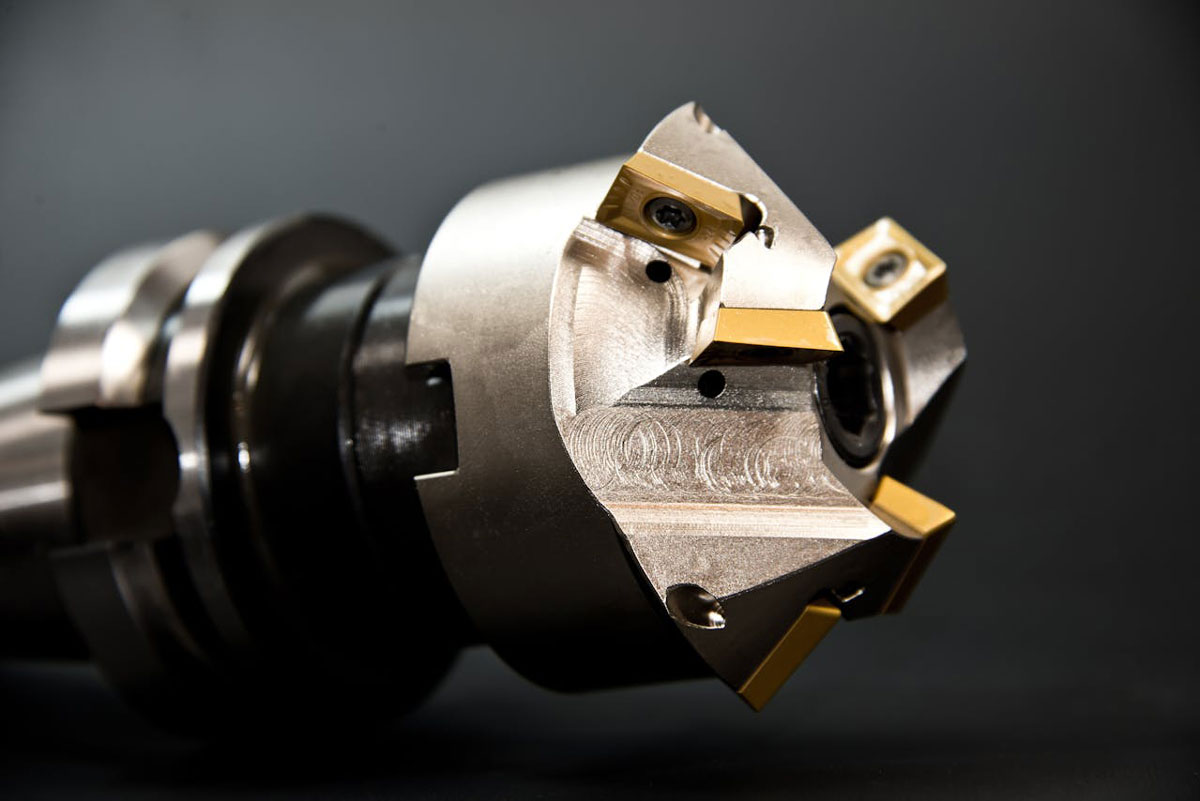

Consejo técnico: comprensión de la nomenclatura de las plaquitas de fresado
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 | |
|
ANSI Inch |
S |
E |
K |
R |
4 |
2 |
AF |
T |
N |
6 |
G |
D |
P |
- La primera estación indica la forma de la plaquita.
- La segunda estación muestra el ángulo de alivio o de ataque de la plaquita.
- La tercera estación proporciona un calibre de trabajo para la repetibilidad. Establece la tolerancia del CI (círculo inscrito) y crea una tolerancia de calibre para el CI en relación con el radio de punta, junto con el espesor de la plaquita.
- La cuarta estación indica la geometría y el tipo de plaquita de sujeción. Indica si tiene o no agujero, la forma y el tamaño del agujero, la forma del rompevirutas y si la plaquita es de una o dos caras.
- La quinta estación indica el tamaño del CI de la plaquita. La sexta estación designa el espesor de la plaquita. T = 1
- La sexta estación designa el espesor del inserto. T = incrementos de 1/16”
- La séptima estación designa la configuración de la esquina del inserto.
- Forma del filo de corte
- F para afilado
- E para filo rectificado
- T para rebaje en T
- S para rebaje en T rectificado
- Designa N para inserto neutro, R para diestro o L para inserto zurdo.
- Designa el ancho de la faceta del inserto.
- 2 – 0,0312”
- 3 – 0,0469”
- 4 – 0,0625”
- 6 – 0,0938”
- Tamaño de preparación del filo
- L – Ligeramente afilado, ligeramente rectificado o rebaje en T
- G – General, rectificado medio y/o rebaje en T
- H – Pesado: rectificado grande y/o rebaje en T
- Ángulo de la cara de desprendimiento
- Ángulo del inserto antes de su instalación.
- N – 0 grados, A – 3 grados, B – 5 grados, C – 7 grados, P – 11 grados, D – 15 grados, E – 20 grados, F – 25 Grado, G – 30 grados.
- Información adicional
- J – Cara de ataque pulida
- P – Superficie en T parcial
- W – Inserto Wiper
