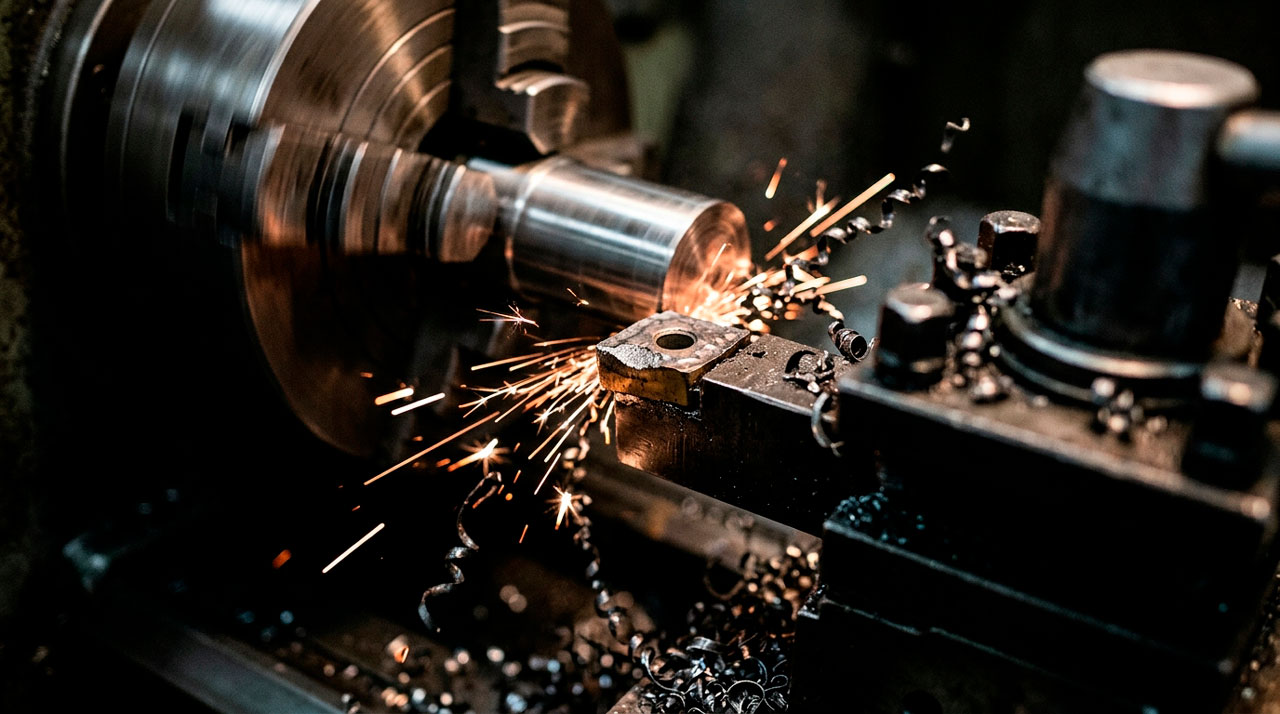

¿Por qué se rompe un inserto de carburo? Causas y soluciones

Los insertos de carburo son fundamentales para conseguir un mecanizado eficiente y productivo. Sin embargo, incluso una herramienta de alta calidad puede sufrir fracturas o astillamiento cuando las condiciones de trabajo no son las adecuadas.

Cuando un inserto se rompe antes de alcanzar su vida útil esperada, no solo representa un costo adicional por reemplazo. También puede provocar daños en la pieza, interrupciones en la producción y, en determinados casos, afectar la seguridad del operador.

Identificar la causa de la fractura es el primer paso para evitar que el problema se repita.

¿Qué puede provocar la rotura de un inserto?

La fractura de un inserto normalmente está relacionada con las condiciones de mecanizado, la selección de la herramienta o la estabilidad del sistema. Algunas de las causas más frecuentes son las siguientes.

1. Parámetros de corte demasiado agresivos

Trabajar con una velocidad de corte, avance o profundidad de corte superior a la recomendada puede incrementar considerablemente las fuerzas y la temperatura generadas durante el mecanizado.

Un avance excesivo, por ejemplo, puede someter al filo a cargas que superen su capacidad de resistencia.

La solución no necesariamente consiste en reducir todos los parámetros. Lo recomendable es consultar las condiciones de corte recomendadas para el grado, geometría, material y operación específica.

2. Geometría de inserto incorrecta

No todos los insertos están diseñados para las mismas condiciones.

Las geometrías más robustas pueden ser apropiadas para operaciones de desbaste o cortes interrumpidos, mientras que geometrías más afiladas pueden ofrecer ventajas en operaciones de acabado o cuando se requiere reducir las fuerzas de corte.

Utilizar una geometría demasiado débil para una operación exigente puede provocar astillamiento o fractura del filo.

Por el contrario, utilizar una geometría excesivamente robusta en una operación que requiere un filo más agudo puede incrementar las fuerzas de corte y afectar el acabado.

3. Grado de carburo inadecuado

El grado del inserto debe seleccionarse de acuerdo con el material de la pieza y las condiciones de mecanizado.

Los grados se desarrollan para ofrecer diferentes combinaciones de resistencia al desgaste, tenacidad y resistencia a la deformación térmica.

Por ejemplo, una aplicación con interrupciones de corte puede requerir un grado con mayor tenacidad, mientras que una operación continua y estable puede permitir utilizar un grado optimizado para resistencia al desgaste.

Elegir el grado correcto es, por lo tanto, tan importante como elegir la geometría.

4. Vibraciones y falta de rigidez

Las vibraciones, conocidas comúnmente como chatter, son uno de los principales enemigos de las herramientas de corte.

Cuando existe movimiento entre la pieza y la herramienta, el filo puede recibir impactos repetitivos que provocan pequeñas fracturas. Con el tiempo, estas pueden convertirse en una rotura completa.

Algunas causas frecuentes son:

• Voladizo excesivo de la herramienta.
• Sujeción deficiente de la pieza.
• Portaherramientas inadecuado.
• Máquina con poca rigidez para la aplicación.
• Parámetros de corte que generan inestabilidad.

Antes de cambiar repetidamente los insertos, conviene revisar la estabilidad de todo el sistema de mecanizado.

5. Corte interrumpido

Los cortes interrumpidos representan una condición especialmente exigente para el inserto.

Cuando el filo entra y sale repetidamente del material, está sometido a impactos mecánicos y variaciones de carga. Si el inserto no cuenta con la geometría o tenacidad adecuadas, puede producirse astillamiento o fractura.

En este tipo de aplicaciones es importante seleccionar una herramienta diseñada para soportar impactos y establecer parámetros adecuados para reducir las cargas sobre el filo.

6. Problemas con la sujeción del inserto

El inserto debe estar correctamente colocado y sujeto dentro del portaherramientas.

Una mala instalación, suciedad entre las superficies de contacto o un sistema de sujeción incorrecto puede impedir que el inserto se apoye adecuadamente.

Como consecuencia, el filo puede recibir cargas de manera desigual y aumentar el riesgo de fractura.

Antes de instalar un inserto nuevo es recomendable limpiar y revisar cuidadosamente las superficies de apoyo.

7. Evacuación deficiente de la viruta

La acumulación de viruta alrededor de la herramienta puede generar problemas adicionales.

Una viruta que vuelve a entrar en la zona de corte puede provocar impactos sobre el filo, elevar la temperatura o dañar la superficie mecanizada.

Por esta razón, la geometría del rompevirutas, el suministro de refrigerante y la estrategia de mecanizado deben considerarse conjuntamente.

Un buen control de viruta contribuye tanto a la productividad como a la vida útil de la herramienta.

8. Refrigeración incorrecta

El refrigerante puede desempeñar un papel importante en el control de la temperatura y la evacuación de viruta.

Sin embargo, no siempre significa que “más refrigerante es mejor”. Dependiendo del material, la herramienta y el tipo de operación, una aplicación incorrecta del refrigerante puede generar cambios térmicos bruscos o no llegar adecuadamente a la zona de corte.

Lo importante es utilizar el método de refrigeración recomendado para la aplicación y garantizar que el fluido llegue correctamente a la zona de mecanizado.

¿Cómo identificar la causa de una fractura?

Una de las mejores prácticas consiste en examinar el inserto después de la falla.

La ubicación y apariencia del daño pueden proporcionar información importante.

Por ejemplo:

Astillamiento del filo: puede estar relacionado con impactos, una geometría demasiado débil, vibraciones o condiciones de corte excesivas.

Fractura completa: puede indicar una sobrecarga importante, una sujeción deficiente o condiciones de corte que superaron la capacidad de la herramienta.

Desgaste excesivo antes de la fractura: puede indicar que el grado seleccionado no ofrece suficiente resistencia al desgaste o que la velocidad de corte es demasiado elevada.

Desgaste localizado: puede estar relacionado con la geometría del corte, el material o problemas en la evacuación de la viruta.

La apariencia del inserto puede convertirse así en una herramienta de diagnóstico para identificar qué está ocurriendo durante el proceso.

¿Cómo evitar que vuelva a ocurrir?

Una vez identificada la causa, existen diferentes medidas que pueden ayudar a mejorar la estabilidad del proceso:

• Seleccionar el grado adecuado para el material.
• Elegir una geometría apropiada para la operación.
• Ajustar velocidad, avance y profundidad de corte.
• Reducir el voladizo de la herramienta.
• Mejorar la sujeción de la pieza.
• Verificar el montaje del inserto.
• Controlar la evacuación de viruta.
• Revisar el sistema de refrigeración.
• Utilizar herramientas diseñadas para cortes interrumpidos cuando sea necesario.

El objetivo no debe ser simplemente conseguir que el inserto “dure más”, sino obtener una vida útil predecible y consistente.

No siempre es problema del inserto

Cuando un inserto se rompe, es común asumir inmediatamente que la herramienta tiene un defecto. Sin embargo, en muchos casos el origen está en las condiciones del proceso.

Una herramienta de alto desempeño necesita trabajar dentro de las condiciones para las que fue diseñada.

Por eso, antes de cambiar de marca o de modelo, conviene analizar sistemáticamente el material, la operación, los parámetros de corte, la rigidez del sistema y el estado de la herramienta.

Conclusión

La rotura prematura de un inserto de carburo puede tener diferentes causas: parámetros demasiado agresivos, geometría o grado incorrectos, vibraciones, cortes interrumpidos, problemas de sujeción o una evacuación deficiente de la viruta.

La clave para resolver el problema está en diagnosticar la causa y no solamente reemplazar el inserto.

Una correcta selección de herramientas, combinada con parámetros de corte adecuados y un sistema de mecanizado estable, puede reducir las fracturas, mejorar la vida útil de los insertos y disminuir los tiempos improductivos.

Si en tu proceso los insertos presentan fracturas o astillamiento de manera recurrente, consultar con un especialista en herramientas de corte puede ayudarte a identificar el origen del problema y encontrar una solución adecuada para tu aplicación.
