Acabado superficial en mecanizado: qué es y cómo se mide

En los procesos de manufactura, lograr las dimensiones correctas de una pieza es solo una parte del trabajo. El acabado superficial también puede ser determinante para garantizar su funcionamiento, durabilidad y calidad final.

Una superficie demasiado rugosa puede incrementar la fricción y el desgaste, afectar el funcionamiento de componentes móviles e incluso provocar que una pieza no cumpla con las especificaciones requeridas. Por ello, conocer los principales conceptos relacionados con la rugosidad superficial es fundamental para optimizar cualquier proceso de mecanizado.

¿Qué es el acabado superficial?

El acabado superficial describe las características y textura que presenta una superficie después de un proceso de fabricación. Aunque comúnmente se habla de “rugosidad”, técnicamente existen diferentes características que permiten describirla.

Entre las principales se encuentran:

Lay: corresponde a la dirección predominante del patrón o textura que queda sobre la superficie, por ejemplo, líneas longitudinales, circulares o cruzadas.

Ondulación (Waviness): son irregularidades de mayor longitud que pueden estar relacionadas con factores como vibraciones de la máquina, deformaciones térmicas o inestabilidades durante el proceso.

Rugosidad (Roughness): representa las irregularidades más pequeñas y cercanas entre sí que normalmente se generan como consecuencia directa del proceso de corte y de la herramienta utilizada.

¿Por qué es importante el acabado superficial?

El acabado superficial puede tener una influencia directa en el comportamiento de un componente.

Una superficie adecuadamente mecanizada puede ayudar a controlar la fricción y el desgaste en piezas que están en contacto o movimiento. Además, determinadas industrias establecen requisitos específicos de acabado para garantizar el desempeño y la confiabilidad de sus componentes.

Esto es especialmente importante en sectores donde la precisión y la calidad superficial son críticas, como la industria médica, aeroespacial, automotriz y de defensa.

También existe un aspecto económico. Buscar una superficie más fina de lo que realmente requiere una aplicación puede significar operaciones adicionales de mecanizado, mayor tiempo de producción y, por consecuencia, mayores costos.

Por eso, el objetivo no necesariamente debe ser conseguir “el acabado más fino posible”, sino el acabado adecuado para la función que tendrá la pieza.

¿Cómo se mide la rugosidad superficial?

La rugosidad puede medirse mediante instrumentos conocidos como perfilómetros. Existen dos métodos principales:

Medición por contacto

El instrumento utiliza un palpador que recorre la superficie de la pieza para registrar sus irregularidades. Este método es ampliamente utilizado, aunque debe considerarse la posibilidad de que el contacto pueda afectar materiales particularmente delicados.

Medición sin contacto

En este caso se utilizan sistemas ópticos que proyectan luz sobre la superficie para analizar su perfil. Es una alternativa especialmente útil cuando se necesita evitar cualquier contacto físico con la pieza.

Principales parámetros de rugosidad

Existen diferentes parámetros para describir una superficie. Los más utilizados permiten analizar las irregularidades desde distintos puntos de vista.

Ra: rugosidad media aritmética

Ra es uno de los parámetros más comunes. Representa el promedio de las desviaciones de la superficie respecto a una línea media.

Es útil para obtener una descripción general de la rugosidad, pero al tratarse de un promedio puede no mostrar determinadas irregularidades pronunciadas, como picos o valles aislados.

Rz: altura máxima promedio

Rz considera las principales irregularidades del perfil, tomando en cuenta los picos más altos y los valles más profundos dentro de la medición.

Este parámetro puede ser especialmente relevante en aplicaciones donde las irregularidades profundas pueden afectar el funcionamiento de sellos o superficies en contacto.

Rq: rugosidad cuadrática media

También conocida como RMS, Rq utiliza un método de cálculo que da mayor peso a las desviaciones pronunciadas. Por esta razón, puede ser más sensible que Ra ante irregularidades importantes.

Puede resultar útil en aplicaciones donde los picos y valles extremos pueden afectar el desempeño de la pieza.

Rmax: profundidad máxima de rugosidad

Rmax identifica la mayor diferencia entre un pico y un valle dentro de la longitud evaluada.

Al concentrarse en una sola irregularidad extrema, este parámetro puede ser sensible a factores aislados como vibraciones momentáneas o contaminantes presentes durante la medición. Por ello, suele analizarse junto con otros parámetros.

Unidades de medición

La rugosidad superficial puede expresarse en diferentes unidades dependiendo del sistema utilizado.

En Estados Unidos es común encontrar valores expresados en micro pulgadas (µin), mientras que en el sistema métrico se utilizan principalmente los micrómetros (µm).

Es importante verificar siempre las unidades especificadas en los planos y documentos técnicos para evitar errores durante la fabricación.

¿Cómo mejorar el acabado superficial durante el mecanizado?

El acabado final depende de múltiples variables del proceso. Entre ellas se encuentran la selección de la herramienta, la geometría de corte, los parámetros de mecanizado, el material de la pieza, la estabilidad de la máquina y las condiciones de sujeción.

Por esta razón, cuando una pieza no alcanza el acabado requerido, no siempre es suficiente con cambiar la herramienta. Es necesario analizar el proceso completo y determinar cuál de las variables está afectando el resultado.

Una correcta planificación permite evitar operaciones innecesarias y encontrar un equilibrio entre calidad superficial, productividad y costo de fabricación.

Conclusión

El acabado superficial es mucho más que una cuestión estética. Puede influir directamente en la funcionalidad, durabilidad y confiabilidad de una pieza mecanizada.

Comprender conceptos como Ra, Rz, Rq y Rmax, así como las diferencias entre rugosidad, ondulación y dirección de la textura, permite interpretar correctamente los requerimientos de fabricación y tomar mejores decisiones al seleccionar herramientas y parámetros de corte.

Para conseguir resultados consistentes, es fundamental considerar el acabado superficial como parte integral de la estrategia de mecanizado y no únicamente como una inspección realizada al finalizar el proceso.

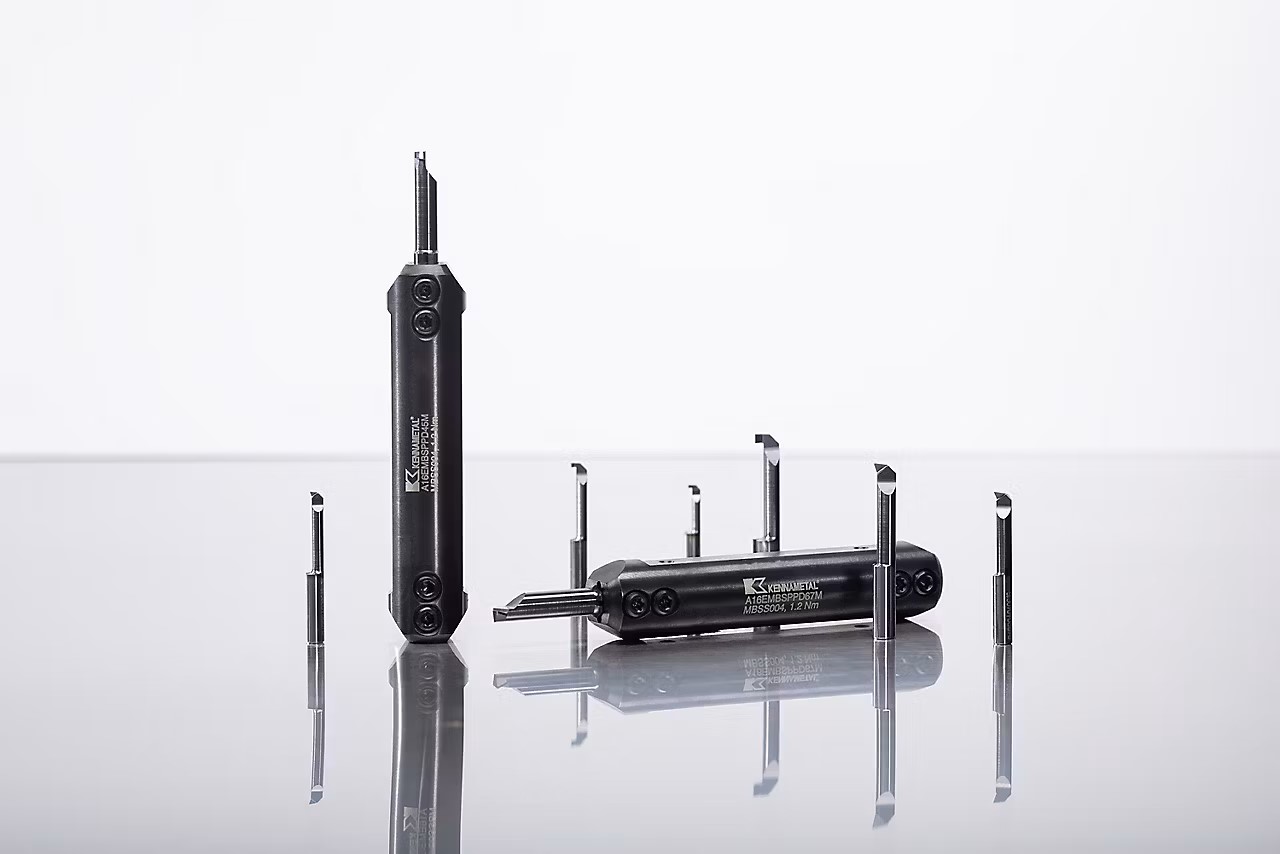

Kennametal cuenta con soluciones de corte y herramientas diseñadas para ayudar a los fabricantes a alcanzar los niveles de precisión y acabado requeridos en diferentes aplicaciones industriales.
