Dominar la precisión: la anatomía de un sistema portaherramientas

Los sistemas de portaherramientas son un componente esencial de cualquier operación de trabajo con metales. Cuando la precisión y la eficiencia son primordiales, el sistema de sujeción de herramientas desempeña un papel fundamental a la hora de asegurar brocas, fresas, machos de roscar y escariadores en su lugar durante las operaciones de mecanizado. Aquí, exploraremos la anatomía de un sistema de portaherramientas y brindaremos algunos consejos sobre cómo usarlos de manera efectiva.

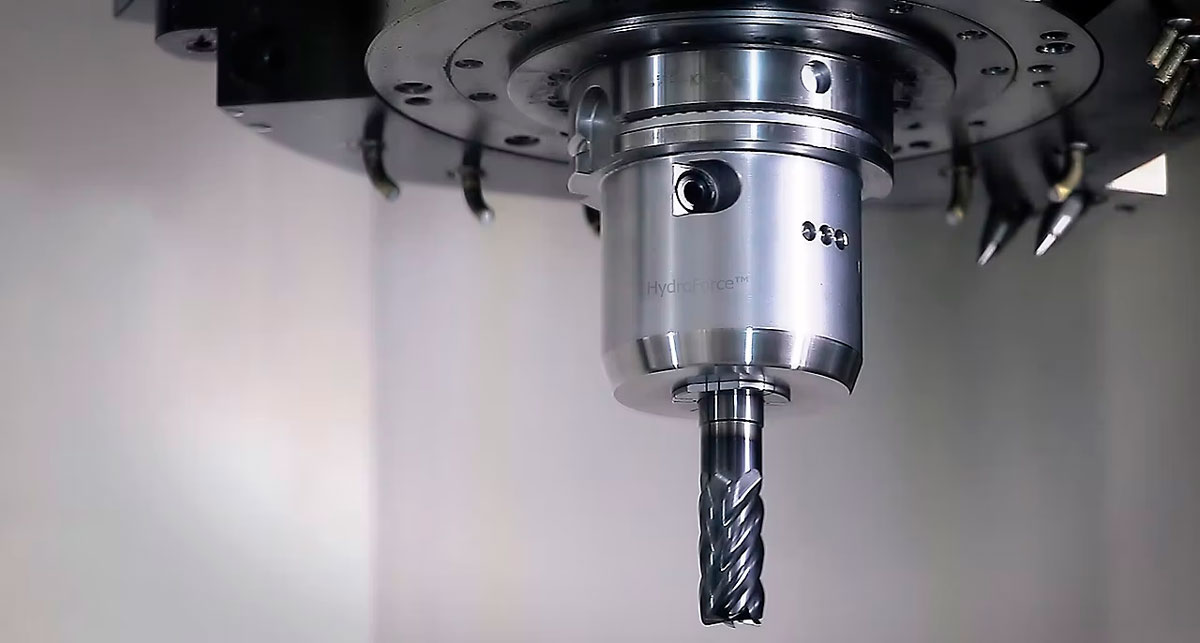

Anatomía de un portaherramientas

Un robusto sistema de portaherramientas mejora la productividad, reduce el desgaste de la herramienta y, en última instancia, produce piezas de trabajo de calidad superior. Aquí está qué constituye un portaherramientas sistema .

• Vástago: El vástago es la base del portaherramientas y está diseñado para encajar en un adaptador o directamente en el husillo de la máquina. Proporciona una conexión entre la máquina y el sistema portaherramientas, transmitiendo potencia y movimiento de rotación. Puede ser cilíndrico o tener una forma específica, según el tipo de máquina y soporte que se utilice.
• Pinza o mandril: La pinza o mandril agarra y sostiene la herramienta de corte. Se puede apretar o soltar mediante diversas formas, como barras de tiro, presión hidráulica u operación manual. Ambos proporcionan una excelente fuerza de agarre y versatilidad al poder sostener una amplia gama de formas y tamaños de herramientas.
• Brida/Cono: La brida fija el portaherramientas al husillo y garantiza una conexión segura y rígida, minimizando las vibraciones y mejorando la estabilidad del mecanizado. Además, la brida puede tener orificios u otras características para montarse en la máquina herramienta. El cono se extiende desde la brida hacia abajo y sirve como interfaz asegurando una alineación precisa entre el portaherramientas y la herramienta de corte. Los diseños cónicos comunes incluyen el cono CAT o CV , DV , HSK , KM , Cono Morse, Cono británico (BT) , Portaherramientas VDI y R8 .

En general, el cuerpo del portaherramientas es la sección principal del portaherramientas y normalmente incluye características tales como la pinza o mandril, el cono y la brida. También puede incluir otras características como canales de refrigerante, cortes de equilibrio o mecanismos de amortiguación de vibraciones.

Capacidad de cambio rápido

Uno de los avances más destacables en los sistemas de portaherramientas son los sistemas de cambio rápido. Incorpora una combinación de diseños innovadores como liberación automática de herramientas, preajuste y posicionamiento repetible.

El sistema de cambio rápido permite a los operadores intercambiar herramientas rápidamente sin sacrificar la precisión. También permite una mayor flexibilidad en las operaciones de mecanizado, reduciendo el tiempo de cambio y aumentando la productividad. Por ejemplo: El sistema de herramientas de cambio rápido KM™ es una opción rentable para operaciones giratorias estáticas (torno) y dinámicas.

Consejos y trucos para utilizar un portaherramientas

Ahora que hemos cubierto la anatomía de un sistema de portaherramientas , echemos un vistazo más de cerca a cómo usarlos de manera efectiva.

• Compatibilidad con máquinas y herramientas: Hay muchos tipos diferentes de portaherramientas disponibles y cada uno está diseñado para aplicaciones y herramientas de corte específicas. Por lo tanto, asegúrese de que sus soportes sean compatibles con su centro de mecanizado o husillo de máquina específico. Para la selección de portaherramientas específicos, considere factores como el material que se está mecanizando, los parámetros de corte, las fuerzas de corte y los requisitos de precisión. El uso de un portaherramientas incorrecto puede provocar un rendimiento deficiente, rotura de la herramienta y daños a la pieza de trabajo.
• Sujeción de herramientas: diferentes sistemas emplean varios métodos de sujeción, como pinzas, mandriles hidráulicos, ajuste por contracción o expansión hidráulica. Los métodos de sujeción pueden implicar el uso de una llave dinamométrica u otra herramienta para aplicar la cantidad adecuada de fuerza al collar o a la tuerca del portabrocas. Evalúe factores como la fuerza de agarre, el descentramiento, la repetibilidad y la facilidad de cambio de herramientas. Además, debe evitar apretar demasiado, lo que puede dañar la pinza o el mandril, y debe evitar apretar demasiado, lo que puede provocar que la herramienta se deslice o se desplace durante el mecanizado.
• Rigidez y estabilidad: encuentre un sistema que minimice las vibraciones y los chirridos durante las operaciones de mecanizado. Considere portaherramientas con características como construcción reforzada, mecanismos antirrotación y capacidades de amortiguación de vibraciones. Además , utilice el más corto Línea de calibre disponible .
• Instalación adecuada: asegúrese de que el portaherramientas esté firmemente sujeto en su lugar y que la herramienta de corte esté colocada con precisión. Es importante instalar correctamente el portaherramientas en el husillo de la máquina herramienta. Esto puede implicar el uso de una barra de tiro u otro mecanismo para apretar el portaherramientas y garantizar que esté asentado correctamente en el husillo.
• Mantenimiento general: aunque esto pueda parecer obvio, la limpieza de los soportes y adaptadores es algo que puede pasarse por alto fácilmente. Al garantizar que su equipo reciba el mantenimiento adecuado, sus sistemas de portaherramientas durarán más y reducirán cualquier tipo de daño.

El mecanizado de precisión y la minimización del descentramiento también son fundamentales para lograr el éxito en sus operaciones. Una desviación excesiva puede provocar acabados superficiales deficientes, una menor vida útil de la herramienta y una precisión dimensional comprometida. Considere sistemas de portaherramientas que presenten especificaciones de baja desviación y tengan una desviación mínima entre el eje de la herramienta y la trayectoria de mecanizado.

Si tiene en cuenta estos consejos, tendrá un sistema de sujeción de herramientas que mejorará la precisión, la estabilidad y la productividad y, en última instancia, elevará la calidad de sus componentes metálicos.

Resumen

de portaherramientas son un componente crucial de cualquier operación de trabajo con metales. Al comprender la anatomía de un sistema de sujeción de herramientas y cómo utilizarlo de manera efectiva, los trabajadores metalúrgicos pueden lograr resultados de alta calidad y al mismo tiempo minimizar el riesgo de rotura de la herramienta o daño a la pieza de trabajo.

Kennametal ofrece varios sistemas de portaherramientas . Póngase en contacto con un experto para obtener información adicional sobre nuestros productos de alto rendimiento.
